3月14-16日，備受行業矚目的2023(春季)亞洲充電展于深圳福田會展中心盛大開幕。芯?？萍迹ü善贝a：688595）旗下UFCS芯片CPW3101，作為業界首顆通過UFCS融合快充認證的充電協議芯片，應廣東省終端快充行業協會盛邀參展，受到現場參會專業觀眾的熱情關注。

廣東省終端快充行業協會由信通院、華為、OPPO、vivo、小米及國內手機廠商牽頭，聯合國內終端整機、充電芯片、儀表儀器、充電器、配件等終端快充產業鏈各方共同籌建，致力于有效推廣融合快速充電技術，對符合UFCS標準的產品授權UFCS商標。

CPW3101內部集成高性能MCU內核，最高運行頻率24MHz，內置32Kbytes Flash，2Kbytes SRAM，擁有UART、I2C、定時器等豐富外設，具備高整合度、高抗干擾、高可靠性的產品特性。工作溫度范圍-40℃-85℃，工作電壓范圍 2.2V-5.5V，可提供多種低功耗運行模式。

CPW3101作為一款集成雙向UFCS協議芯片，能夠更好地滿足智能手機、平板及筆記本電腦、便攜式儲能電源等終端產品的雙向電源設計需求。

01

滿足智能移動終端的融合快充應用

2021年，為了解決快充私有協議泛濫、終端應用互不兼容造成的資源浪費，歐盟正式提出統一充電接口的議案，要求電子產品在2024年前使用統一充電接口，由此“快充協議統一化”成為大勢所趨。

近年來，隨著我國UFCS融合快充標準的正式發布，在消費電子領域得到快速普及，支持融合快充技術的智能手機、平板及筆記本電腦等移動智能終端產品正迎來迅猛增長。對于這些智能移動終端而言，UFCS協議能夠帶來更好的充電兼容性、安全性和體驗感。

基于CPW3101設計的攜帶UFCS融合快充功能的智能手機、平板及筆記本電腦產品，能夠在電壓調整過充范圍、電壓調整最小步進、電流調整最小步進等方面，通過融合快充協議實現調節精度更高，能夠保護終端產品的電池避免過壓、過流的傷害，從而為終端產品帶來更加安全的快充體驗。

目前，CPW3101在智能手機、平板及筆記本電腦等產品品類具備成熟開發應用。

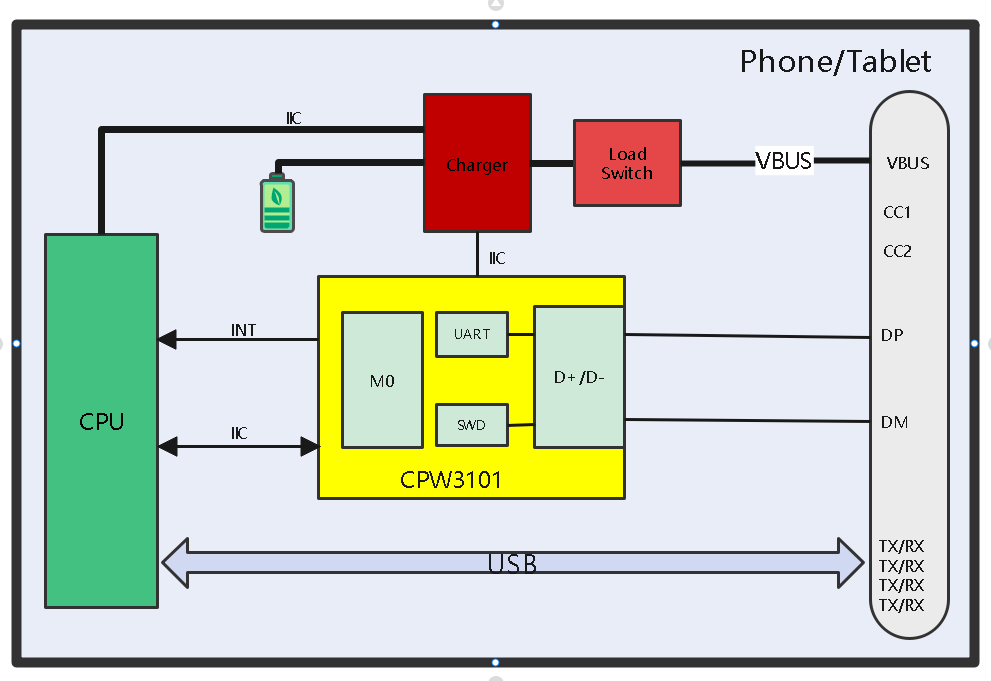

基于CPW3101的智能手機/平板電腦/筆電的UFCS應用框圖

CPW3101可通過USB Type C接口的4對差分信號，對TX/RX與CPU相連接進行USB數據傳輸，通過I2C接口與主控CPU進行通信溝通。主控CPU可控制CPW3101進行UFCS協議電源協商并獲取協商狀態。

CPW3101的D+/D-分別與USB Typec接口的DP/DM相連接進行UFCS協議握手、溝通，進行電源協商，在完成電源協商獲得VBUS后，即可通過load switch 控制VBUS給charger供電，從而實現智能手機、平板及筆記本電腦等移動智能終端產品的UFCS快速充電。

02

滿足便攜式儲能電源的融合快充應用

當前，隨著眾多品牌終端廠商的各類UFCS協議終端產品的快速普及，越來越多的便攜式儲能電源也逐漸集成UFCS融合快充協議，成為一大特色賣點。

總體而言，便攜式儲能電源類產品的快充功能主要得益于大功率升降壓芯片及快充協議芯片技術的成熟。一般來說，快充協議芯片按照應用場景的不同，可以分為充電端（DFP）、受電端（UFP）、雙角色端（DRP）三種類型，便攜式儲能電源應用的協議芯片一般為DRP芯片，以便實現大功率雙向快充功能。

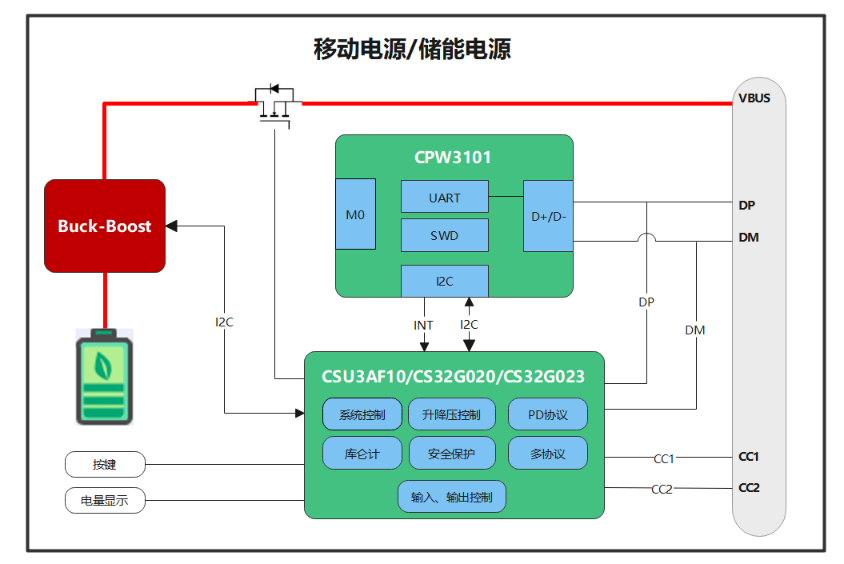

基于CPW3101的移動電源/儲能電源的UFCS應用框圖

根據CPW3101集成雙向UFCS協議芯的產品設計特點，配合芯海科技CSU3AF10、CS32G020、CS32G023等快充主控MCU產品，能夠構成支持UFCS、PD等眾多協議的快充接口電源模塊設計方案。

同時，該方案在滿足便攜式儲能電源模塊化主流設計的基礎上，能夠大大降低模塊的BOM成本以及模塊體積，從而為便攜式儲能電源產品客戶帶來更有價值的一站式整體解決方案。

03

結語

當前，芯?？萍嫉腢FCS產品布局除了CPW3101之外，還有面向筆記本&顯示器應用的CS32G051、面向充電器應用的CPW3301、面向電源配件應用的CSU3AF10等系列產品，且均已實現客戶商用。

CPW3101 UFCS證書

芯?？萍荚诳斐湫袠I(yè)深耕多年，是國內首批PD MCU芯片供應廠商，也是參與融合快充協議（UFCS）制定的重要參與者。隨著快充市場的統一，對芯片產品兼容性、通用性、性能指標方面要求更高。對此，公司將憑借自身在高精度ADC領域具有領先優勢，更進一步地提高電流、電壓的檢測精度，讓支持融合快充協議的產品更安全，為消費者提供高效、安全、穩定可靠的快充方案。

未來，芯海科技仍將憑藉“模擬信號鏈+MCU”雙平臺驅動的技術優勢，為客戶提供了更加有針對性的芯片產品和系統性的應用解決方案，助力電源管理行業的持續創新與發展。
